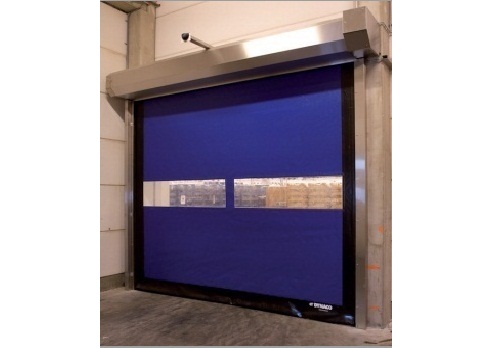

Les portes souples à ouverture rapide Dynaco M2 Stainless Steel de Portes Nadeau offrent un fonctionnement efficace et sécuritaire ainsi qu’une protection optimale pour les environnements intérieurs et extérieurs nécessitant un contrôle élevé du niveau d’hygiène. Les portes résistent aux nettoyages fréquents et assurent une excellente étanchéité.

Couleurs

blanc 9010 Blanc

bleu 5002 Bleu

gris 7035 Gris

jaune 1003 Jaune

noir 9005 Noir

orange 2004 Orangé

rouge 3000 Rouge

vert 6005 Vert


Dimensions Standard

18′ larg. x 18′ haut.

Vitesse d’ouverture

96 po/s

Vitesse de fermeture

48 po/s

Fonctionnement

Entraînement à engrenages, mouvement de push-pull.

Guides latéraux

Faits de canaux structuraux de 3 1/8″ x 1 5/8″ x 0.078″ en acier inoxydable.

Guide interne

Polyéthylène (PE-UHMW 1000); section extérieure 7/8” x 1 9/16”, sur ressorts.

Couvre-guides latéraux

Acier inoxydable

Tambour

En acier inoxydable, diamètre de 4″ x 0.078″, arbres en acier inoxydable. Les arbres et les brides sont soudés à l’intérieur et à l’extérieur du tambour.

Rideau de porte

PVC renforcé (27 oz/verge carrée).  Disponible en différentes couleurs et fourni avec glissières de fermeture latérales en acier inoxydable (Section 5/8” x 1/2”) ; rebord inférieur souple.

Moteur

4 pôles, sans frein, moteur d’entraînement à vitesse variable. Puissance 1 CV pour une surface de porte jusqu’à 25 sq.yds ; 2 CV (grande surface). NEMA 4.

Couvre-moteur

Acier inoxydable


Boîte d’engrenages

Taille 50 pour un moteur de 1 CV et rapport de réduction de 1/7; taille 63 pour 2 CV.

Détecteurs

Une photocellule infrarouge dans le guide latéral détecte la présence d’un piéton ou d’un véhicule et ouvre immédiatement la porte en la gardant ouverte aussi longtemps que la présence est détectée. Hauteur de la photocellule : 12″ du plancher (jusqu’à 24″ maximum du plancher en option). Un détecteur situé dans la partie inférieure du rideau ouvre la porte sur contact d’une obstruction durant la fermeture.

Alimentation

Standard: monophasée 208-230 VAC, triphasée 208-230 VAC, triphasée 460 VAC. En option : triphasée 575 VAC. Fréquence: 50-60 Hz. Fusibles à être fournis par le client : 25 A pour 2 CV.

Exigences d’espace

Toutes les dimensions indiquées sont nettes: l’espace requis pour le montage et l’entretien doit être fourni. Dimensions réduites sur demande.


  • Conçue pour des milieux intérieurs ou extérieurs en agriculture, agro-alimentation ou autres industries nécessitant un haut niveau d’hygiène, des nettoyages fréquents et d’excellentes conditions d’étanchéité.
  • Résiste à des vents allant jusqu’à 95 MPH.
  • Dimensions maximales standard 18′ x 18′.
  • Vitesse d’opération jusqu’à 96″/sec.
  • Rideau en PVC renforcé
  • Photocellule infrarouge des deux côtés
  • Rebord inférieur souple
  • Détecteur de rebord inférieur pneumatique
  • Conçue pour des industries agricoles, de production alimentaire et environnements à haut niveau d’hygiène ou de corrosion.

  • Agriculture
  • Industrie alimentaire
  • Milieux nécessitant un haut niveau d’hygiène
  • Zones de lavages
  • Environnements corrosifs
