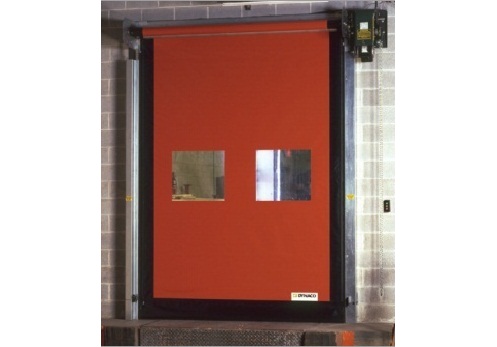

La porte Dynaco M2 Basic de Portes Nadeau offre un fonctionnement optimal pour des applications à usage fréquent, jusqu’à 100 cycles par jour. Les portes sont conçues pour des environnements intérieurs et extérieurs.

Couleurs

blanc 9010 Blanc

bleu 5002 Bleu

gris 7035 Gris

jaune 1003 Jaune

noir 9005 Noir

orange 2004 Orangé

rouge 3000 Rouge

vert 6005 Vert


Dimensions Standard

12′ larg. x 12′ haut.

Vitesse de fonctionnement standard

24 po/s

Fonctionnement

Entraînement à engrenages, mouvement de push-pull.

Guides latéraux

Faits de canaux structuraux de 3 1/8″ x 1 5/8″ x 1/8″ en acier galvanisé.

Guide interne

Polyéthylène (PE-UHMW 1000); section extérieure 1/2″ x 13/16″, fixée à la base des canaux structuraux avec des ressorts. Le rideau de porte est étiré entre les guides latéraux.

Tambour

En acier, diamètre de 4″ x 0.078″, arbres en acier.

Rideau de porte

PVC renforcé (27 oz/verge carrée). Disponible en différentes couleurs et fourni avec glissières de fermeture latérales; rebord inférieur souple.

Moteur

Industriel continu 1/2 CV-60 Hz (CV variable selon la grandeur de porte).

Couvre-moteur

Optionnel


Circuit de commande

Tableau de contrôle électronique avec logique 5V. Options incluses : lignes B2, E2, minuterie de fermeture, arrêt à mi-chemin, délai d’inversion et minuterie de durée de fonctionnement maximum.

Opérateur

Fabriqué par MANARAS: opérateur par arbre intermédiaire Opera-H avec moteur industriel pour opérer jusqu’à 25 cycles par heure ou 100 cycles par jour. Tableau de contrôle électronique fourni avec sectionneur au niveau du sol pour les opérations manuelles.

Détecteurs

Une photocellule infrarouge dans le guide latéral détecte la présence d’un piéton ou d’un véhicule et ouvre immédiatement la porte en la gardant ouverte aussi longtemps que la présence est détectée. Hauteur de la photocellule : 12″ du plancher (jusqu’à 24″ maximum du plancher en option). Un détecteur situé dans la partie inférieure du rideau ouvre la porte sur contact d’une obstruction durant la fermeture.

Alimentation

Standard: 115 VAC. Option monophasée 208-230 VAC, triphasée 460 VAC ou triphasée 575 VAC. Fréquence: 60 Hz. Disjoncteurs à être fournis par le client: 8A pour 115/1/60, 4A pour 230/1/60, 2.1A pour 208/3/60, 1A pour 460/3/60, 0.8A pour 575/3/60.

Exigences d’espace

Toutes les dimensions indiquées sont nettes : l’espace requis pour le montage et l’entretien doit être fourni. Dimensions réduites sur demande.


  • Modèle de base fonctionnant jusqu’à 100 cycles par jour
  • Pour la plupart des applications intérieures et extérieures
  • Fonctionne à 24″ par seconde
  • Photocellule infrarouge des deux côtés
  • Rebord inférieur souple
  • Détecteur de rebord inférieur pneumatique
  • Rideau en PVC renforcé
  • Conçue sur mesure pour des ouvertures
  • Pour des applications allant jusqu’à 12′ x 12′
  • Prix très abordable

  • Distribution
  • Fabrication
  • Zones de production
