CHI 6200 serie

Pour le service, contre le feu

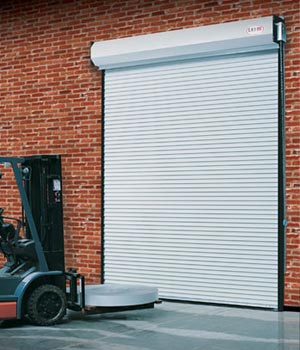

Les portes roulantes C.H.I. 6200 sont des portes coupe-feu faites en acier. Elles sont munies de lamelles de calibre 24 pleine taille et comprennent des guides structuraux en acier, pour offrir une robustesse maximale. Les composantes en acier sont faites de matières post-consommées 100% recyclables; ce qui en fait un choix idéal pour les entreprises qui se veulent soucieuses de l’environnement ainsi que pour les projets LEED (Leadership in Energy and Environmental Design).

Caractéristiques

  • Profil des lamelles: taille commerciale standard 2-3/4” de lamelles verrouillables plates en acier de calibre 24 galvanisé à chaud
  • Fonctionnement: Poussée manuelle, palan à chaînes (standard) ou fonctionnement du moteur standard
  • Taille maximale – 12′ x 14’4″ (contactez le service à la clientèle pour des tailles supérieures)
  • Couleurs: pré-peint en gris, blanc ou revêtement poudré RAL en 188 couleurs au choix
  • Hottes demi-hexagonales offrent une rigidité structurelle supplémentaire et un aspect esthétique
  • Valeur renforcée pour la construction d’attentes de performances en temps réel et à coûts réduits
  • Options et accessoires disponibles




Rideau

Profil des lamelles

flat_slat_images



Lamelles plates (FS) couvrent 2-1/2” de hauteur x 3/4” de profondeur

Bloqueurs d’extrémités et de vent

  • Les bloqueurs d’extrémités et de vent en fer malléable maintiennent l’alignement du rideau et augmente sa capacité de résistance au vent. Les bloqueurs d’extrémité en fonte malléable galvanisée sont fixés à chacune des autres lamelles. les bloqueurs de vent sont ajoutés, selon la taille de la porte et les exigences de résistance au vent.
  • Pression du vent: Conçue pour résister à un minimum de 20 livres par pied carré de charge de vent par un montant qui empêche la déviation du rideau.

endlock

windlock

Jauge

Jauge de verrouillage en acier galvanisé 24.

Finition

  • Gris ou blanc
  • En option: finition poudrée stock RAL en 188 couleurs
  • Lamelles galvanisées à chaud selon la norme ASTM A653 A avec couche primaire époxy et couche de finition en polyester

Panneaux de vision

5″ x 1-1/8″


Options de montage

  • Montage avant (E ou Z) ou par montants
  • Pour montants en acier, en bois ou pour maçonnerie en bloc

Guides

  • À partir de 3 (minimum 1/8” angles structuraux en acier boulonnés, formant le canal de guidage).
  • Les angles de guidage comprennent des arrêts pour le rideau et des guides évasés
  • Guides galvanisés à chaud ou pulvérisés à froid (en option)

Plaques supérieures

  • Fabriquées en tôle d’acier de minimum 1/8”
  • Le côté d’entraînement doit être fourni avec billes de précision scellées et logements en fonte de fer

Fonctionnement

Poussée manuelle, palan à chaînes (standard)

Ressorts

  • Tension du ressort dans le cylindre par billes de précision
  • Conçue pour 10 000 cycles de ressorts (standard). Cycles supérieurs disponibles

Fonctionnement du moteur

  • Les portes roulantes sont également disponibles avec fonctionnement à moteur.
  • Reportez-vous au tableau de la zone d’opération du moteur et sélectionnez le type de fonctionnement selon les exigences d’espace et la jauge.
  • Choisissez entre un montage mural, avant ou avec plaques de montage supérieures. Utilisez les tableaux pour déterminer les espaces supérieurs, arrières ou sur les côtés requis nécessaires à l’installation.

counterbalance


Accessoires optionnels

Capot

CHI hood Fabriqué de tôle d’acier galvanisé de calibre minimum 24 s’insérant dans les plaques supérieures. Support(s) de capot intermédiaires fourni(s) au besoin.

Verrouillage

CHI slide lock

Portes à poussée manuelle fournies avec serrures à pêne intérieures coulissantes.

Les portes à palan à chaînes sont fournies avec gardien de chaînes adapté pour verrouillage.


Pour en savoir plus à propos des normes de sécurité incendie, veuillez cliquer ici.
