CHI 9100

Une protection personnalisée

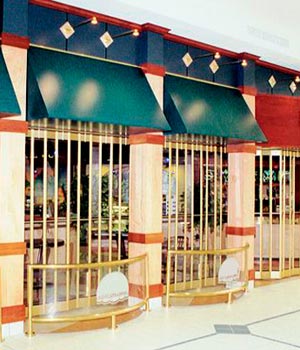

Les grilles et fermetures pliantes C.H.I. 9100 sont disponibles dans une très vaste variété de configurations, afin de s’ajuster aux exigences de votre architecture environnante. Peu importe l’application qu’on en fait, les grilles C.H.I. 9100 offrent une protection sans compromis. Ces portes roulantes en acier sont flexibles et personnalisables selon vos mesures spécifiques.


Caractéristiques



  • Les grilles et fermetures pliantes peuvent s’adapter aux ouvertures irrégulières
  • Les tiges d’ouvertures et de liaison fournissent une grande visibilité et un passage de l’air à des prix raisonnables
  • Les fermetures en verre présentent les articles derrière le vitrage pour de vraies expériences de lèche-vitrine après les heures d’ouverture
  • Pratiquement aucune restriction de largeur: les rideaux peuvent être des centaines de pieds larges
  • Fonctionnement: le rideau se déplace manuellement en différentes dispositions créatives et faciles, permettant des économies de coûts de moteur et de branchement électrique
  • Lorsqu’entièrement ouvertes, les portes pliantes sont les plus petites de l’industrie en taille d’empilement




Conception du rideau

Options

  • Tige de liaison
  • Verre
  • Polycarbonate
  • Perforé
  • Solide (comme l’aluminum)

Finition

  • Claire
  • Champagne
  • Bronze clair
  • Bronze
  • Noir

Voir le document « Designs » pour plus d’informations sur les options de conception.


Disposition de la grille

Les grilles des portes pliantes sont empilées dans une poche ou sur les côtés de l’ouverture lorsqu’elles sont entièrement ouvertes. La disposition est déterminée selon les exigences d’espace, le type de fermeture et le fonctionnement voulu de la porte. Lorsque les grilles sont empilés, elles sont désignées comme une pile.

Une variété de configurations sont disponibles pour les portes pliantes, y compris les travées droites, différentes dispositions de la pile, courbes et rayon spécial.

Voir le document « Layout » pour plus d’informations sur les options de disposition.


Options de montage de la grille

Les pistes sont montées sur des éléments de structure du bâtiment. En plus des options standard de montage, deux options de montage supplémentaires sont présentées ci-dessous.

Montage au plafond par maçonnerie

  • Solives de support de canal
  • Tige filetée déroulante – renforcée
  • Blocage en place

Montage par goujon en métal

  • Tôle en métal pas assez forte – nécessite du renfort et du blocage
  • L’ajout de bois élimine le blocage des vis de vibration dans le goujon en métal

mounting_9100 copie


Accessoires optionnels

Évacuation d’urgence

side_folding_emergency_egressLes portes pleine grandeur s’ouvrent complètement vers la sortie. Selon la région, le matériel et la porte doivent être conformes aux exigences d’évacuation ICBO et ADA. L’évacuation d’urgence ajoutera de 8 à 10 pouces de pile supplémentaire.

Options de dispositions

Les portes pliantes peuvent s’adapter aux ouvertures irrégulières pour maintenir l’intégrité architecturale d’un espace à plusieurs niveaux, plancher incliné ou plus. Contactez l’usine pour des options de dispositions supplémentaires.

mltlevel

slope2


Pour en savoir plus à propos des normes de sécurité incendie, veuillez cliquer ici.
