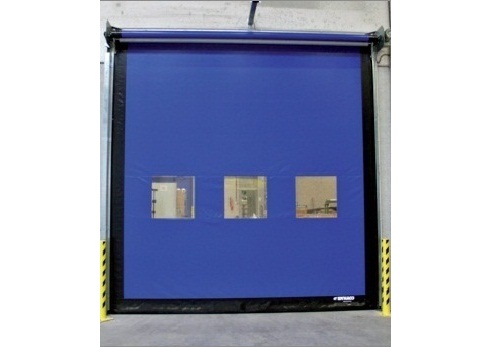

M2 FREEZER

Dimensions Standard

15′ larg. x 15′ haut.

Vitesse d’ouverture

96 po/s

Vitesse de fermeture

48 po/s

Fonctionnement

Entraînement à engrenages, mouvement de push-pull.

Guides latéraux

Faits de canaux structuraux de 3 1/8” x 1 5/8” x 1/8” en acier galvanisé. Protégés par une couche de polyéthylène qui crée une barrière thermique entre le cadre de la porte et la structure du bâtiment. Fournis avec des câbles chauffants qui empêchent la formation de glace et assurent un bon fonctionnement de la porte. Attention : En dépit de la présence de câbles chauffants, une accumulation de glace peut se produire lors de certaines opérations. Pour des raisons de sécurité, le retrait de la glace sur la porte et le sol peut être nécessaire.

Unité de circulation d’air (En option)

Peut être montée dans l’unité de tête pour réduire le gel et la formation de glace.

Guide interne

Polyéthylène (PE-UHMW 1000); section extérieure 7/8” x 1 9/16”, à ressort, comprend des câbles chauffants qui empêchent la formation de glace à l’intérieur des guides latéraux.

Couvre-guides latéraux

Acier galvanisé

Tambour

En acier, diamètre de 4″ x 0.078″, arbres en acier.

Rideau de porte

PVC renforcé (27 oz/verge carrée). Disponible en différentes couleurs et fourni avec glissières de fermeture latérales en acier inoxydable (Section 5/8” x 1/2”) ; rebord inférieur souple.

Moteur

4 pôles, sans frein, moteur d’entraînement à vitesse variable. Puissance: 2 CV. NEMA 4.

Couvre-moteur

Acier galvanisé

Boîte d’engrenages

Taille 63 pour un moteur de 2 CV et rapport de réduction de 1/7.

Détecteurs

Une photocellule infrarouge dans le guide latéral détecte la présence d’un piéton ou d’un véhicule et ouvre immédiatement la porte en la gardant ouverte aussi longtemps que la présence est détectée. Hauteur de la photocellule : 12″ du plancher (jusqu’à 24″ maximum du plancher en option). Un détecteur situé dans la partie inférieure du rideau ouvre la porte sur contact d’une obstruction durant la fermeture.

Alimentation

Standard: monophasée 208-230 VAC, triphasée 208-230 VAC, triphasée 460 VAC. En option : triphasée 575 VAC. Fréquence: 50-60 Hz. Fusibles à être fournis par le client : 25 A pour 2 CV.

Exigences d’espace

Toutes les dimensions indiquées sont nettes: l’espace requis pour le montage et l’entretien doit être fourni. Dimensions réduites sur demande.

• Fonctionne à des températures allant jusqu’à -22°F
• Dimensions maximales standard d’ouverture 15′ x 15′
• Vitesse d’opération de 96″/sec. d’ouverture et 48″/sec. de fermeture
• Rideau en PVC renforcé
• Guides latéraux chauffants
• Unité Berner disponible pour minimiser la condensation et l’humidité
•  Photocellule infrarouge des deux côtés
•  Rebord inférieur souple
•  Détecteur de rebord inférieur pneumatique
• Pour le stockage intérieur ou extérieur en milieu froid, congélateurs ou traitements au congélateur

• Entreposage à froid
• Opérations de congélation
• Traitement au congélateur
